智能母線，採用創新的結構設計，具備高靈活性，高智能化、高可靠性、低溫升、低能耗等優勢。配備智能化管理系統，集成化電路監控可實現對電流、電壓、電能、諧波和環境等參數的監控並支持多種通訊方式。
安全
採用新型 I 型母線結構，極大增加散熱效率，母線段溫升處於同行業領先水平實現了母線整體溫升40K以下、外殼溫升10K以下的低溫升效果。
便捷

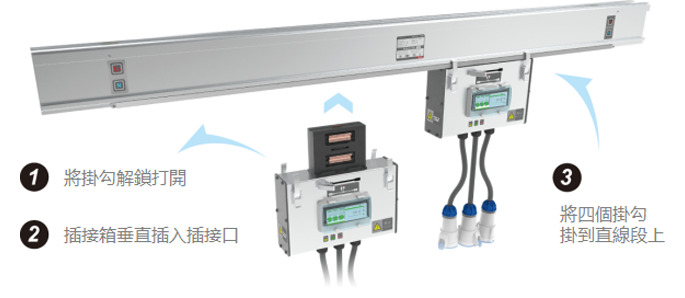

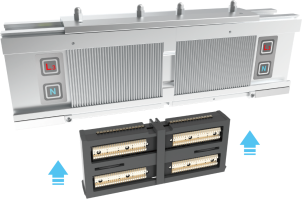

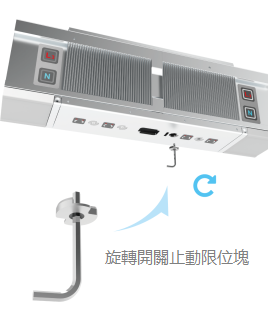

取電採用彈匣式插入設計，栓動推拉式操作，配合密集陣列預插孔蓋板實現配電回路的簡單可靠獲得。
通用
尺寸統一的高通用性插接箱，提供160A和630A無差別連接。相同尺寸規格的母線槽體可以相互兼容。
可靠
冗余柔性觸指配合彈性觸頭系統，實現雙補償主動接觸技術的電氣連接，確保母線安全可靠的運行和供電。

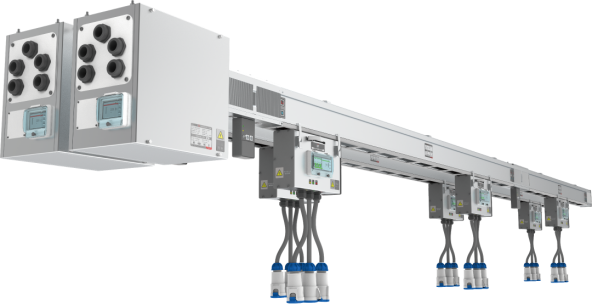

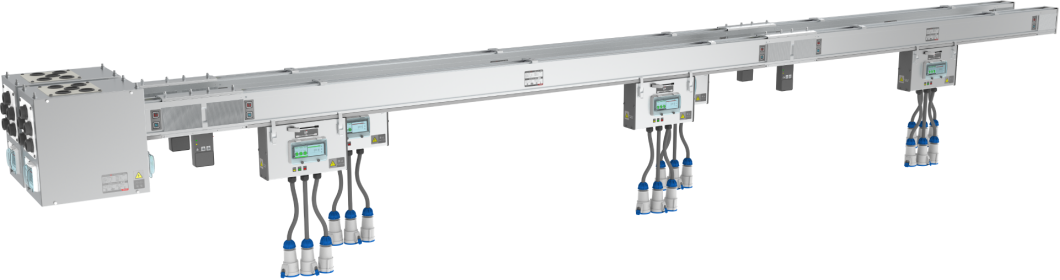

智能母線插接箱與直線段
通用/便捷
尺寸統一的母線槽體，母線槽到插接箱；全部通用和互換、彈匣式插入設計。
可靠/智能
鋁鎂合金整體外殼、可定制的智能監控需求。
柔性觸指結構設計

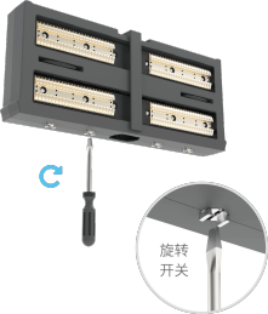

接插時具備雙地級彈性接觸機構，保證插入時地級先接觸，拔出時地級後離開，保證插拔電氣安全性；
柔性接觸為採用冗余設計，可以通過20%以上的額外電流；採用彈簧彈性設計配合柔性觸指連接，此方式電氣接觸性好，壽命高，可靠性高。
智能母線連接器及其它
連接器結構設計
連接器採用彈夾式插入，一體化連接器結構在400A以下的情景通用。
柔性觸指結構有效降低了連接處溫升；散熱板設計極大增強連接器處的散熱能力，保障連接器結構的穩定性。
採用柔性觸指結構，能有效避免直線段剛性連接，產品穩定性大幅度提升；止退螺帽鎖定凸輪軸，安裝簡易，有效防止松動。
超性能材質
鈹銅鍍金、柔性觸指；
雙重彈性冗余設計；
便攜可靠安裝
滑動蓋板快速連接；
彈匣式插入，凸輪軸鎖定；
直線段結構設計

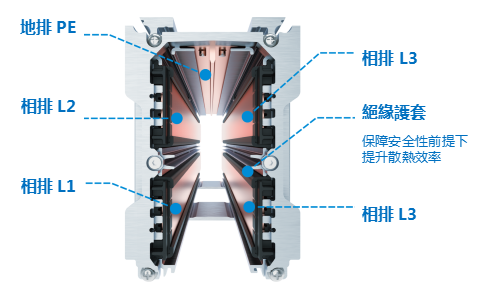

門字型設計、標準矩形銅排，保證連接可靠性且易於擴展；
內部銅排，高純度 T2 電解銅，導電率 ≥ 97%；
B級絕緣保護套，高溫下長期保持優異性能；
鋁鎂合金殼體，有效降低電磁渦流效應。
陣列蓋板設計
密集陣列蓋板全覆蓋，每200mm一個，可提供任意位置插接，提供高靈活性供電
閒置時蓋板隔離，保障用電安全性；
防護能力可達IP44 / IP40以上。
彎頭

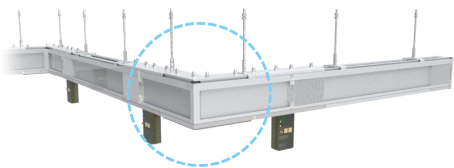

彎板用於現場情況覆雜的場景，可使得母線段繞過複雜區域，具有更高的靈活性。
插接箱結構設計
三垂線插接箱（常用）
雙垂線插接箱
單垂線插接箱
三接口插接箱
雙接口插接箱
單接口插接箱
智能母線管理系統
智能母線管理系統是針對高等級數據機房及類似環境的配電智能終端整體解決方案系統產品。包含母線本體、特種連接裝置、智能監控、能效管理四大功能,與配電體系方案中的微模塊、智能機櫃形成有效的匹配，是實現高等級數據中心高可靠、低功耗（低PUE值）的必選；
整套系統在滿載溫升參數、快速可靠插接參數、節省空間參數、高可靠性參數、智能匹配能力參數上具備諸多優勢。在電氣連接件這個關鍵部位，採用柔性觸指技術,電氣接觸性好、壽命長、可靠性高，賦予數據中心整體能源體系絕佳的穩定。
始端箱監測
插接箱監測
機櫃監測
系統監測
始端箱表、接插箱表、測溫模組、HMI、智能母線管理軟體。

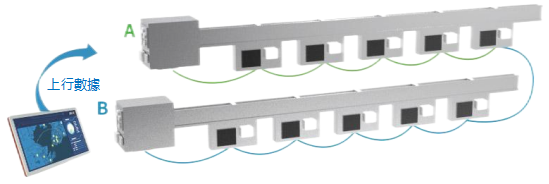

接插箱表、測溫模組依次串聯，匯聚到始端箱表，上傳到交換機，集中顯示在HMI螢幕上，或上傳動環系統。
可以對整條母線各個節點的電量和溫升進行實時監控。
| 智能管理表計介紹 | 基本型 | 剩餘電流監測型 | 冗餘供電型 | ||||
| 始端箱 | 插接箱 | 始端箱 | 插接箱 | 始端箱 | 插接箱 | ||
| GBS540-Q10 | GBC540-Q311 | G516-Q2 | G516-Q1 | GBS540-Q48 | GBS540-Q49 | ||
| 供電 | 測量線路供電 | | | | | ||
| 輔助電源供電 | | | |||||
| 實時測量 | 電壓 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | 0.5級 |
| 電流 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | 0.5級 | |
| 有功功率 | 1級 | 1級 | 1級 | 1級 | 1級 | 1級 | |
| 無功功率 | 2級 | 2級 | 2級 | 2級 | 2級 | 2級 | |
| 功率因數 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | |
| 頻率 | ±0.02Hz | ±0.02Hz | ±0.02Hz | ±0.02Hz | ±0.02Hz | ±0.02Hz | |
| 溫度 | ±2°C | ±2°C | ±2°C | ±2°C | ±2°C | ±2°C | |
| 剩餘電流 | 1級 | 1級 | |||||
| 電能質量 | 諧波含量 | | | | | | |
| 不平衡率 | | | | | | | |
| 電能統計 | 需量 | | | | | | |
| 最大值 | | | | | | | |
| 實時警告 | 欠/過壓 | | | | | | |
| 失壓 | | | | | | | |
| 斷相 | | | | | |||
| 過流 | | | | | |||
| 失流 | | | | | |||
| 斷流 | | | | | |||
| 過載 | | | | | |||
| 功率因數越下限 | | | | | |||
| 頻率越限 | | | | | |||
| 溫度越限 | | | | | | | |
| 電壓/流不平衡 | | | |||||
| 漏電流越上限 | | | |||||
| DI | | | | | | | |
| 開關狀態 | | | |||||
| 跳閘狀態 | | | |||||
| 產品型號 | 參數概覽 | TOPLINE-G 系列母線規格 | ||
| 型號 | GBS516 | GBS525 | GBS540 | GBS560 |
| 每相額定電流 | 160A | 250A | 400A | 630A |
| 零線額定電流 | 160A | 250A | 400A | 630A |
| 額定峰值短路電流 Ipk | 17kA | 17kA | 17kA | 40kA |
| 額定短時耐受電流 Icw | 10kA | 10kA | 10kA | 20kA |
| 殼體尺寸 L*W | 14.8cm × 9.3cm | 18.6cm × 9.3cm | ||
| 每米參考重量 | 8kg/m | 10kg/m | 14kg/m | 20kg/m |
| 支撐桿間距 | 1.0m | 1.0m | 1.0m | 1.0m |
| 母線槽長度 | 3m / 2m / 1m, 3種長度規格 | |||
| 保護接地 | 外殼一體接地或單獨的隔離接地線 (50% 相線容量) | |||
| 通訊功能 | 可選 | |||
| 殼體顏色 | 銀 | |||
| 設計標準 | IEC60439.1(2)、GB7251.1(2) | |||
| 相位數 | 3P+N+PE | |||
| 額定工作電壓 | 450V | |||
| 額定絕緣電壓 | 690V | |||
| 額定頻率 | 50 / 60 Hz | |||
| 殼體材料 | 鋁鎂合金 | |||
| 防護等級 | IP44 / IP40 及以上 | |||
