嶸智科技代理產品,深耕機房末端配電近20年,在PDU市場處於領先位置,市場佔有率居國內前兩位、國際同行業前三位。擁有全品類產品線,自家生產基地可實現模組自主生產、注塑,年產能達百萬隻;智慧PDU,提供全電量監測、分位監測和分位控制的智慧化方案,配合大動環DCIM系統,實現單孔位元通斷控制和負載分配,即時傳輸 IT設備能耗狀態的數位化功能。
配備溫濕度控制器、煙感和漏水監測,通過PDU級聯方式串聯起機櫃微環境的狀態監測,可通過多種途徑上傳資料至動環系統或者智慧管理平臺。
隨著功率的不斷上升,資料中心規模越來越大,PDU產品的使用冗餘越來越小,越來約接近額定容量。資料中心管理者的注意力開始集中在運營成本、效率提高和資源優化上。由於為普通資料中心供電的年度支出超過了購買IT設備本身的成本,而 IT設備的投入又大大超出配電產品,因此現在將能源的使用的精細化管理,和設備的資產管理作為首要任務,傳統的PDU也出現了很大的變革,從標準到定制化,從16A單相到32A三相(甚至更高),從普通PDU到智慧PDU。
『基本型PDU具備高靈活性可根據客戶配電需求定制孔位元制式、鎖定方式和附加功能』
靈活定制
可根據客戶需求對插孔類型與數量進行定制,還可進行顏色、長度和排布的調整。此外,客戶可任意選擇額外附加模組,包含斷路器、防雷和指示燈等。
快速交付
公司具有快速反應與生產的能力,強大的技術團隊和專業化的生產工廠使得產品能夠快速交付。
二次研發
能夠根據客戶需求在PDU上進行二次研發,完成複雜功能的PDU定制,例如交換機PDU或微環境控制PDU等。
型號 | 電流 | 電壓 | 輸入線數 | 插座 | 帶鎖插座 | 保護裝置 | 插頭 | 相位LED |
---|---|---|---|---|---|---|---|---|
AMB051652G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*1 | IEC 60309 316P6 | 熱插拔 |
AMB061659G | 16A | 415V, 3ph+N+PE | 5 | (24)C39 | ✓ | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 |
AMB061657G | 16A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 | |
AMB053251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 |
AMB053253G | 32A | 230V, 1ph+N+PE | 3 | (36)C13,(6)C19 | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMB063254G | 32A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 |
『智慧型PDU可進行全電量監測,並同時進行分位控制監測、溫濕度控制器、煙霧和漏水監測與報警信號的傳輸等,可透過多種途徑上傳資料』
每台設備皆具備完整硬體架構: 中央處理器CPU、記憶模組、控制模組和通訊模組等。可根據需求調整使用模式。
3 種連網方式 (串聯、並聯、混聯)
隨時替換(根據需求增減數量)
±1%
電流計算精度
電壓計算精度
功率計算精度
0.5°C
溫度計量精度
30人
30人同時訪問
5%
溼度計量精度
單台操作
毫秒級響應
安全可靠
精密監控
全面
提供電流、電壓、威溼度等數十項參數監視警告
過載保護
個人化設置,過載斷電,防止過載的危險
123
聲、光、郵件三種警告方式
三級
三種等級用戶權限查看、操作、設置
主要功能 | 表計型PDU | 監測型PDU | 控制型PDU | 監測控制型PDU |
---|---|---|---|---|
遠端監測PDU的總電流、電壓、功率、電能、功率因數 | | | | |
遠端監測每個輸出插孔的電流、電壓、功率、電能 | | | ||
遠程控制閉合、斷開或重啟每個輸出插孔 | | | ||
輸出插孔可設置上下電延遲和各之路的上下電順序 | | | ||
可自定義設置總電流、電壓的閾值 | | | | |
可自定義設置分支電流、電壓的閾值 | | | ||
可通過接入外接感測器監測機櫃內微環境參數 | | | | |
支持NET網口通訊 | | | | |
產品參數規格表 | |
---|---|
輸入電壓 | 100-240V / 200-415V |
輸入電流 | 1P: 16A-63A 3P: 3 x 16A-63A |
輸入頻率 | 50 / 60 Hz |
輸入插頭 | IEC 60309, NEMA, CS8365 等 |
輸出電壓 | 100-240 V |
輸出電流 | 1P: 10A-63A 3P: 3 x 16A-63A |
最大輸入電流 | 16A-63A |
過載保護 (斷路器) | 1P: 32A, 2x16A, 63A,2x32A 3P: 3x16A, 3x32A, 3x63A |
最大輸出電流(輸出位) | 10A-30A |
插座類型 | IEC-320 C19, IEC-320 C13, 10A, 16A, NEMA 5-15R, NEMA 5-20R, NEMA L6-30R 等 |
產品尺寸(長×寬×高) | 尺寸可按需求訂製 |
電纜線長度 | 0 – 4m |
工作海拔高度(m) | 0 – 3000m |
儲存海拔高度(m) | 0 – 15000m |
工作環境溫度(%) | -5 - 50°C |
工作相對濕度(%) | 5 – 95 % |
CE認證 | 具備 CE-LVD、CE-EMC 認證 |
FCC認證 | 具備 FCC 認證 |
環保認證 | 具備 ROHS 認證 |
Web系統
支持多語言切換,包括歷史、資料統計和需求預測等統計。
本地圖形顯示幕
資訊顯示更豐富和圖形化。
協定支援
支持多語言切換,包括歷史、資料統計和需求預測等統計。
Arm Cortex A7晶片
在同類市場上最優秀。
兩個千兆乙太網口
支持IPV6/IPV4,實現網路速度冗餘。
USB快速配置和升級
電錶可以快速同步設置和備份。

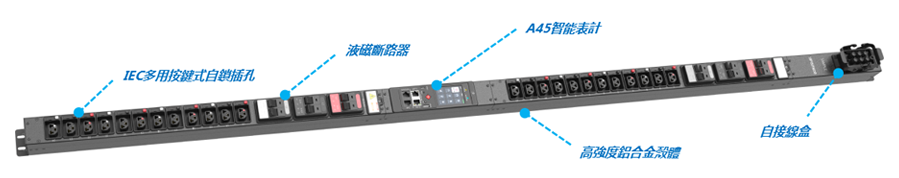

C39:組合C13/C 19--
按鈕自鎖式插座、熱插拔LED、高密度設計
* 高密度,全熱插拔更換
* 安全的線纜鎖定技術
* 兼容C13和C19
* 雙穩態高通斷繼電器
* ±0.5%高精度計量
* 故障錄波,識別故障設備
* 雙千兆網口,更高效
* 網絡級聯,更方便
* 物理鏈路冗餘,邏輯層無環
* 微動環監控1000+ PDU
* 雲平臺,遠端系統管理和監控
* 統一配置,統一升級
* IPv4 & IPv6,網路調試,資料移轉
* 電能品質監測
* 基於大資料的負荷預測
* 環境監測
* 資產管理
* 冗餘供電,保障通訊
* 門禁監測,環境監測
* 更易用的人機交互介面
類別 | 型號 | 電流 | 電壓 | 輸入 線數 |
插座 | 帶鎖 插座 |
保護 裝置 |
插頭 | 相位 LED |
---|---|---|---|---|---|---|---|---|---|
485 Metered | AMM151652G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*1 | IEC 60309 316P6 | 熱插拔 |
AMM161659G | 16A | 415V, 3ph+N+PE | 5 | (24)C39 | ✓ | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 | |
AMM161681G | 16A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 | ||
AMM153251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMM153253G | 32A | 230V, 1ph+N+PE | 3 | (36)C13,(6)C19 | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | ||
AMM163288G | 32A | 415V, 3ph+N+PE | 5 | (30)C13,(12)C19 | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | ||
AMM163254G | 32A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | ||
Network Metered | AMN151652G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*1 | IEC 60309 316P6 | 熱插拔 |
AMN161659G | 16A | 415V, 3ph+N+PE | 5 | (24)C39 | ✓ | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 | |
AMN161681G | 16A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*3 | IEC 60309 516P6 | 熱插拔 | ||
AMN153251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMN153253G | 32A | 230V, 1ph+N+PE | 3 | (36)C13,(6)C19 | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | ||
AMN163288G | 32A | 415V, 3ph+N+PE | 5 | (30)C13,(12)C19 | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | ||
AMN163254G | 32A | 415V, 3ph+N+PE | 5 | (36)C13,(6)C19 | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | ||
Switched | AMN251659G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | / | IEC 60309 316P6 | 熱插拔 |
AMN261681G | 16A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | / | IEC 60309 516P6 | 熱插拔 | |
AMN253251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMN263250G | 32A | 415V, 3ph+N+PE | 5 | (27)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 | 熱插拔 | |
AMN263254G | 32A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | |
MBO | AMN551659G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | / | IEC 60309 316P6 | 熱插拔 |
AMN561681G | 16A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | / | IEC 60309 516P6 | 熱插拔 | |
AMN553251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMN563250G | 32A | 415V, 3ph+N+PE | 5 | (27)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 | 熱插拔 | |
AMN563254G | 32A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 | |
MBOS | AMN651659G | 16A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | / | IEC 60309 316P6 | 熱插拔 |
AMN661681G | 16A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | / | IEC 60309 516P6 | 熱插拔 | |
AMN653251G | 32A | 230V, 1ph+N+PE | 3 | (24)C39 | ✓ | 16A 1p HMCB*2 | IEC 60309 332P6 | 熱插拔 | |
AMN663250G | 32A | 415V, 3ph+N+PE | 5 | (27)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 | 熱插拔 | |
AMN663254G | 32A | 415V, 3ph+N+PE | 5 | (36)C39 | ✓ | 16A 1p HMCB*6 | IEC 60309 532P6 | 熱插拔 |

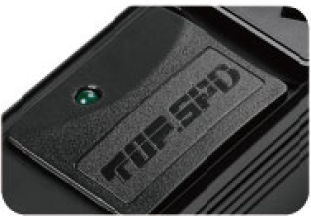

電源防雷功能
採用智芯 M&G 電湧防護技術,能對電器設備形成近距離的強大保護。經防雷專業機構權威檢測,符合規章要求、能達到室內電源防雷的最高級別。

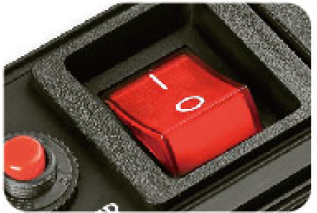

零火雙斷開關
可以同時切斷零、火線,防止在檢修線路時由於前端線路零火線倒置引發危險。本產品能檢查地線連通狀態,識別錯誤零火接線,保證產品使用時安全可靠。
功能件絕氧阻燃性能
本系列產品輸出的組件全部採用專業人士開發研製的合成工程塑料,阻燃性極強,富含絕氧因子,防火特性突出。材料組然性能達到UL94V標準。

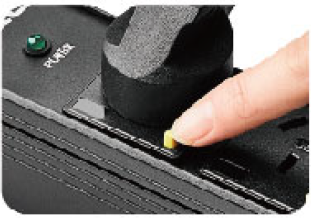

插孔防脫自鎖型
插孔防脫設計可鎖緊插頭,使插頭插座的連線牢固可靠,避免因誤觸使插頭脫落,也可避免因負載設備長期震動使插頭鬆動,導致接觸不良及斷電。
全新設計、即時交付,多種孔型可選並可配置防雷和空開。

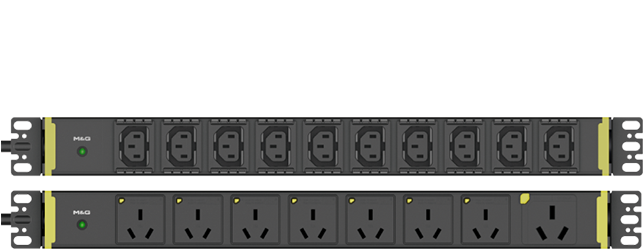

橫裝標準型 PDU

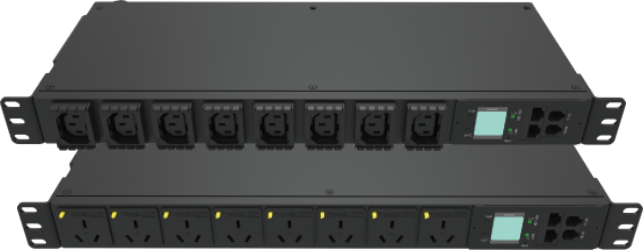

橫裝智慧型 PDU
產品型號 | 額定功率 | 輸入 | 輸出 | 產品特點 | 電源線 | 安裝形式 | 淨重kg | 外型尺寸mm 高*截面長*面板寬 |
---|---|---|---|---|---|---|---|---|
02TG 120101 |
10A | 10A 注塑插頭 |
8位10A帶保護門萬用孔 | 無 | 1.0mm平方2公尺 | 橫裝 | 0.75 | 44*44*418 安裝孔距465 |
02TG 120201 |
10A | 10A 注塑插頭 |
6位10A帶保護門萬用孔 | 雙斷開關 | 1.0mm平方2公尺 | 橫裝 | 0.75 | 44*44*418 安裝孔距465 |
07TG 130601 |
16A | 無 | 8聯10A萬用孔 | 自接線 | 無 | 橫裝 | 0.95 | 44*44*430 安裝孔距465 |
07TG 130101 |
16A | 16A注塑插頭 | 8聯10A萬用孔 | 無 | 2.5mm平方3公尺 | 橫裝 | 1.05 | 44*44*430 安裝孔距465 |
07TG 130301 |
16A | 16A注塑插頭 | 8聯10A萬用孔 | 防雷 | 2.5mm平方3公尺 | 橫裝 | 1.05 | 44*44*430 安裝孔距465 |
07TG 130701 |
10A | 10A 注塑插頭 |
8聯10A小五孔 | 雙斷開關 | 1.5mm平方3公尺 | 橫裝 | 1.15 | 44*44*430 安裝孔距465 |
07TG 130103 |
16A | 16A 注塑插頭 |
7位10A自鎖+1位16A防脫孔 | 插孔防鬆脫 | 2.5mm平方3公尺 | 橫裝 | 1.05 | 44*44*430 安裝孔距465 |
07TG 131001 |
16A | 16A 注塑插頭 |
10位IEC10A自鎖 | 插孔防鬆脫 | 2.5mm平方3公尺 | 橫裝 | 1.15 | 44*44*430 安裝孔距465 |
07TG 131202 |
16A | 16A 注塑插頭 |
12位10A萬用孔 | 無 | 2.5mm平方3公尺 | 豎裝(左) | 1.52 | 44*44*610 安裝孔距640 |
07TG 131201 |
16A | 16A 注塑插頭 |
12位10A萬用孔 | 無 | 2.5mm平方3公尺 | 豎裝(右) | 1.52 | 44*44*610 安裝孔距640 |
07TG 130602 |
16A | 無 | 8位10A小五孔 | 自接線 | 無 | 橫裝 | 0.95 | 44*44*430 安裝孔距465 |
07TG 130302 |
16A | 16A 注塑插頭 |
8位10A小五孔 | 防雷 | 2.5mm平方3公尺 | 橫裝 | 1.05 | 44*44*430 安裝孔距465 |
07TG 130102 |
16A | 16A 注塑插頭 |
8位10A小五孔 | 無 | 2.5mm平方3公尺 | 橫裝 | 1.15 | 44*44*430 安裝孔距465 |
07TG 131204 |
16A | 16A 注塑插頭 |
12位10A防脫孔 | 插孔防鬆脫 | 2.5mm平方3公尺 | 豎裝(左) | 1.45 | 44*44*610 安裝孔距640 |
07TG 131203 |
16A | 16A 注塑插頭 |
12位10A防脫孔 | 插孔防鬆脫 | 2.5mm平方3公尺 | 豎裝(右) | 1.45 | 44*44*610 安裝孔距640 |
07TG 130901 |
16A | 16A 注塑插頭 |
8位10A防脫孔 | 智能 | 2.5mm平方3公尺 | 橫裝 | 2.98 | 44*44*430 安裝孔距465 |
07TG 130902 |
16A | 16A 注塑插頭 |
8位IEC10A自鎖 | 智能 | 2.5mm平方3公尺 | 橫裝 | 3.02 | 44*44*430 安裝孔距465 |

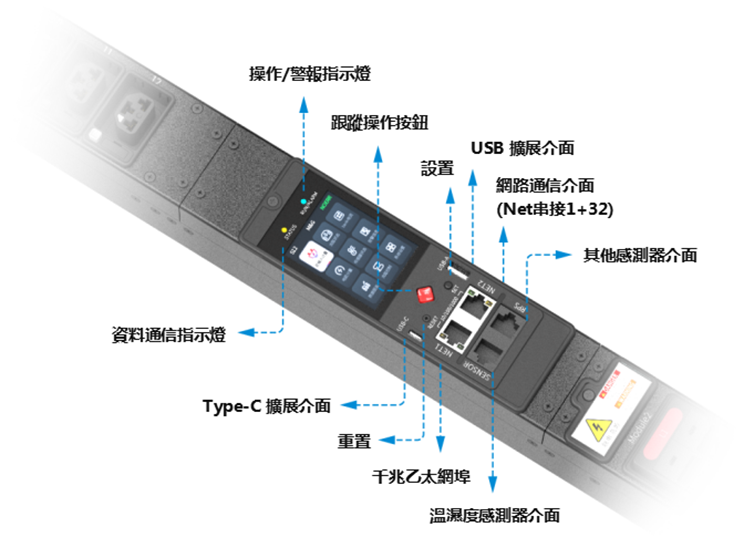

LCD螢幕
關鍵參數本地顯示,以提高系統運行可靠性和參數讀取便攜性。
Net介面和RS485介面
10/100乙太網口和RS485口可實現各種網路配置,提供最有效網路解決方案。鏈路口和RS485口菊輪鍊 方式配置,可通過單個IP地址管理多達32個PDU。
感測器介面
可選的溫濕度及煙感水浸感測器可用於監控伺服器微環境。
熱插拔控制器
如果智慧電錶意外受損,可以通過熱插拔進行替換。熱插拔允許在維護期間伺服器無中斷運行。
嶸智科技代理的R-Way系列母線式PDU為知名大廠獨立研發具有自主智慧財產權的IEC鎖定連接器涵蓋國際通用的IEC-C13-C14和IEC-C19-C20,可以有效降低資料中心伺服器、醫療環境設備、桌上型電腦等設備意外斷開導致的停機可能性。
20A額定電流
自動鎖定插座
LED指示燈
C13/ C19 IEC插頭鎖定
AWG線 (AWG17/14/12)
20A母線式鎖定插頭
熱插拔:5000次
伺服器的IEC自鎖電源線
專用母線式插座
產品型號 | 輸入電壓 | 輸入 線數 |
輸入額定 電流 |
輸出電壓 | 輸出額定 電流 |
插孔數 | 最大功率 負載 |
外型尺寸mm 高*截面長*面板寬 |
---|---|---|---|---|---|---|---|---|
AKR114801G | 1P+N+G 100V-240V/ 2P+G 208V/DC 240V |
3 | 48A | 1P+N+G 100V-240V/ 2P+G 208V |
20A | 46*20A | 11.52kW | 2.17”*2.1”*72” (55*53*1829mm) |
AKR116001G | 1P+N+G 100V-240V/ 2P+G 208V/DC 240V |
3 | 60A | 1P+N+G 100V-240V/ 2P+G 208V |
20A | 46*20A | 14.4kW | 2.17”*2.1”*72” (55*53*1829mm) |
AKR118001G | 1P+N+G 100V-240V/ 2P+G 208V/DC 240V |
3 | 80A | 1P+N+G 100V-240V/ 2P+G 208V |
20A | 46*20A | 19.2kW | 2.17”*2.1”*72” (55*53*1829mm) |
AKR111A01G | 1P+N+G 100V-240V/ 2P+G 208V/DC 240V |
3 | 100A | 1P+N+G 100V-240V/ 2P+G 208V |
20A | 46*20A | 24kW | 2.17”*2.1”*72” (55*53*1829mm) |
AKR111B01G | 1P+N+G 100V-240V/ 2P+G 208V/DC 240V |
3 | 120A | 1P+N+G 100V-240V/ 2P+G 208V |
20A | 46*20A | 28.8kW | 2.17”*2.1”*72” (55*53*1829mm) |
AKR134801G | 3P+G 208V | 4 | 48A | 2P+G 208V | 20A | 72*20A | 17.29kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR136001G | 3P+G 208V | 4 | 60A | 2P+G 208V | 20A | 72*20A | 21.61kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR138001G | 3P+G 208V | 4 | 80A | 2P+G 208V | 20A | 72*20A | 28.82kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR131A01G | 3P+G 208V | 4 | 100A | 2P+G 208V | 20A | 72*20A | 36.02kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR131B01G | 3P+G 208V | 4 | 120A | 2P+G 208V | 20A | 72*20A | 43.23kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR164801G | 3P+N+G 380V-415V | 5 | 48A | 1P+N+G 240V | 20A | 72*20A | 34.50kW | 4.34”*2.1”*72” (110*53*1829mm) |
AKR166001G | 3P+N+G 380V-415V | 5 | 60A | 1P+N+G 240V | 20A | 72*20A | 43.12kW | 4.34”*2.1”*72” (110*53*1829mm) |
『選用安全弧面、靈巧身材,適用於不同場景,一稜一角如打造藝術品』
手機等電子設備充電
辦公作業必備
媒體轉播車
智能控制中心
可靠絕緣
絕緣層厚度提升125%,有效防止尖銳物品刺破。
訂製BV銅條,視覺自動化銲接
絕緣層厚度提升125%,有效防止尖銳物品刺破。
錫磷青銅插套
絕緣層厚度提升125%,有效防止尖銳物品刺破。

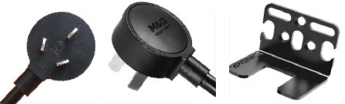

精巧插頭,更整潔
絕薄款精巧插頭,更好利用每個空間。
產品型號 | 額定 電流 |
插孔 數量 |
插孔 類型 |
安裝 方式 |
輸入形式 | 電源線 | 線徑 | 淨線長 | 附加功能 |
---|---|---|---|---|---|---|---|---|---|
MG37-1G | 10A | 6 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 三合一開關、USB |
MG37-1L | 10A | 6 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 三合一開關、USB |
MG37-2G | 10A | 8 | 扁五孔 | 橫裝 | 自接線盒 | 無 | / | / | 無 |
MG37-2L | 10A | 8 | 扁五孔 | 橫裝 | 自接線盒 | 無 | / | / | 無 |
MG37-3G | 10A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 高亮指示燈 |
MG37-3L | 10A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 高亮指示燈 |
MG37-4G | 10A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 三合一開關 |
MG37-4L | 10A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 1.0mm2 | 1.8m | 三合一開關 |
MG37-5G | 16A | 8 | 扁五孔 | 橫裝 | 自接線盒 | 無 | / | / | 無 |
MG37-5L | 16A | 8 | 扁五孔 | 橫裝 | 自接線盒 | 無 | / | / | 無 |
MG37-6G | 16A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 2.5mm2 | 1.8m | 高亮指示燈 |
MG37-6L | 16A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 2.5mm2 | 1.8m | 高亮指示燈 |
MG37-7G | 16A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 2.5mm2 | 1.8m | 三合一開關 |
MG37-7L | 16A | 8 | 扁五孔 | 橫裝 | 10A 插頭 | 有 | 2.5mm2 | 1.8m | 三合一開關 |
